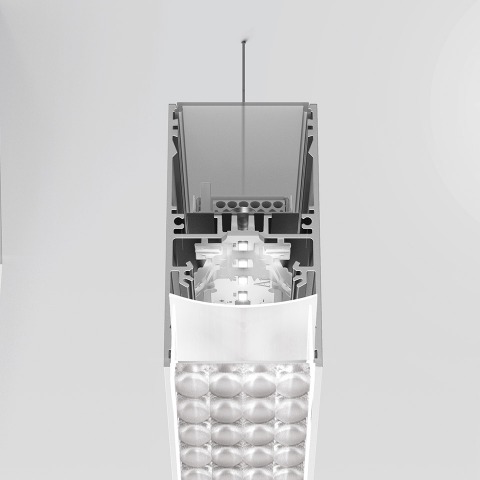

Kontrollü emisyon LED optik Sistemi. UGR indeks kontrolü ve 65° parlaklık (EN 12464). İnce siyah kare örgülü bir ızgara ve uygun ışın açısına sahip kare plano-dışbükey merceklerden oluşan bir sistem tarafından yapılan patent bekleyen tescilli optik sistem. Izgaranın iç kısmı beyaza boyanmıştır ve yüksek yansıma katsayısına sahiptir, böylece ızgaraya gelen ışık A.39 gövdesi içinde geri alınır. Bu sistem sayesinde istenilen açıda bir net 'cut-off' elde edilir. Lensin dışbükey profili, emisyonun EN 12464 standardının gerektirdiği 65° ile sınırlandırılması için görüntü optik teknikleriyle tasarlanmıştır. UGR<19 Açı parlaklığı 65° ve ötesine eşittir: <3.000 cd/m2. Merceklerin üzerine yerleştirilen ızgara, yalnızca gerekli çıkış açısal sınırlarına düşen ışınların merceklere gelmesini sağlar.
